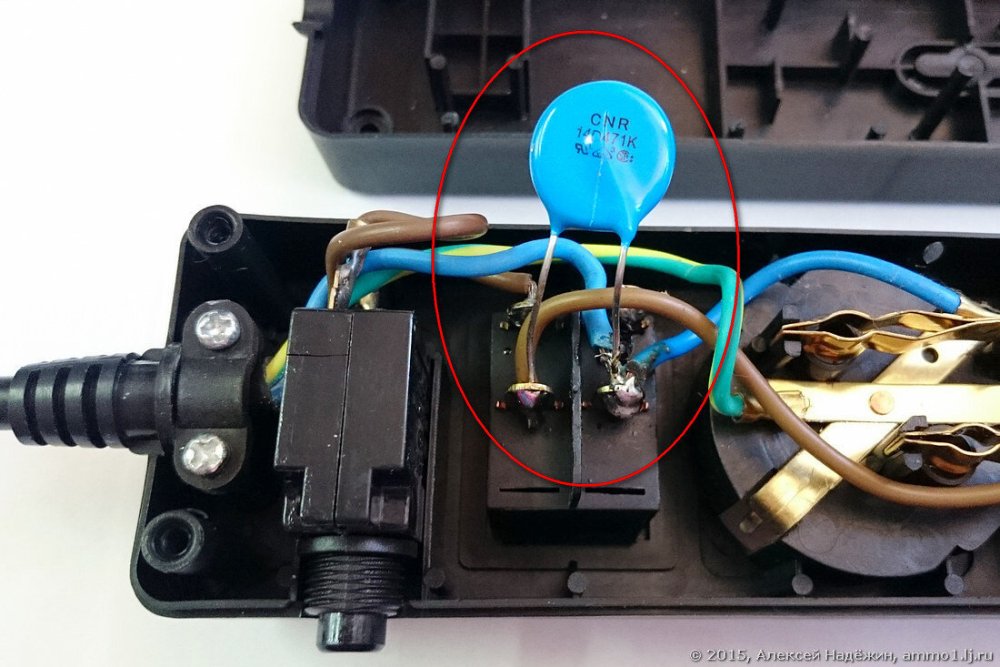

  1. В связи с подключением на даче трехфазной сети у меня возникло некоторое беспокойство по поводу т.н. обгорания нуля, потому решил с этой темой разобраться подробнее. Иногда можно слышать что в той или иной квартире или доме сгорело вся электро и радиотехника потому что в сети появилось высокое напряжение - 380 вольт. Причина этого - обрыв нулевого провода, плюс стечение обстоятельств. Кто-то может сказать - меня это не касается, в мой дом или в квартиру заходит всего два провода, и с чего бы взяться высокому напряжению если вдруг один из них оборвется. Да, в масштабах одной квартиры или дома именно так, проблемы будут если ноль оборвется где-то далеко, на трансформаторе или в другом месте. Как так получается. Нарисуем крайне упрощенную схему, где есть три квартиры или три частных дома. А идёт по улице или заходит в подъезд трехфазная сеть. Где к каждому потребителю заводится одна из фаз и ноль. На самом деле конечно на одной фазе может сидеть с десяток, а то и больше домов или квартир. Если обрыв нуля произойдет в точке X, то ничего страшного не произойдет, просто в квартире A не будет света, а на всех остальных квартирах это никак не отразится. Но если в точке Y, то собственно и всё. Нарисуем схему немного по-другому, заменив квартиры просто на лампочки. Собственно многие наверно увидели тут стандартное соединение "в звезду". Пока ноль есть просто каждая нагрузка работает от своей фазы. А если ноль исчез? Тогда получается что нагрузки соединены последовательно к 380 вольтам. Например лампочки LA и LB включены последовательно между фазами A и B. И так для всех остальных случаев. Вспомним школьный курс физики, а именно последовательное соединение нагрузок. Если соединить последовательно мощные ли, слабые ли, главное одинаковые нагрузки, то напряжение между ними поделится примерно поровну. Но если одна нагрузка будет не важно какая, но больше чем другая, то напряжение на ней уменьшится, и увеличится на "слабой" стороне. Что и вызовет превышение напряжения в этой квартире или доме. На фото: Напряжение питания 12 вольт, в первом случае нагрузки одинаковы, и напряжение на них распределилось примерно поровну, обе лампочки горят вполнакала. Во втором случае на слабой лампочке полное напряжение, а на мощной всего доли вольта. Это похоже на какое-то перетягивание одеяла на себя, где слабый отбирает напряжение у сильного. Если в квартирах A и B будет примерно одинаковое потребление, то может так оказаться что никто ничего и не заметит. Но стоит кому-то из них включить что-то мощное, скажем электроплиту, то тут и настанет описываемое событие. Как от всего этого спастись? При монтаже к нулю проявить больше внимания чем даже к фазам, все подключения нужно сделать очень надежно и качественно. Гарантированную защиту дома может дать только электронный стабилизатор, реле напряжения, и другие электронные защитные устройства которые отключат нагрузку при превышении именно напряжения. Остальные "пассивные" защитные устройства вроде автоматов работают по превышению тока, и если и могут тут помочь, то постольку-поскольку. В случае если из-за превышения напряжения возник достаточный для срабатывания автомата ток. Но в этом случае и не будет превышения напряжения, см. фото с лампочками.
  2. Сдается мне что мы чем-то таким уже пользовались. Фотография не моя, но меня не миновала чаша сия. Воспоминания чаще всего только "Tape loading error" от не вовремя включившегося холодильника. Но вообще всё как-то работало. Я вообще использовал катушечный магнитофон на 19 скорости, катушки и сейчас на даче валяются. Ну и по сабжу. Сейчас времена изменились, и хранить в общем-то нечего, и ничего и не надо, разве что свои фотографии и видеозаписи. И то, раньше меня волновало что бы они сохранились, не пропали. А сейчас видимо с возрастными изменениями - да гори они огнем, всё равно смотреть никто не будет. А так, лежат еще диски, на большом ПК вообще нет привода, на ноуте есть, но и смотреть там нечего, и нет желания. Кой-какое файло лежит на USB HDD, иногда разбираюсь что там, подчищаю что никогда не пригодится. А так, пусть пока лежит.
  3. Возникла задача на даче переделать электрический щиток с однофазной сети на трехфазную. Всего в дом приходит 4 провода, - три фазы и ноль. Между любыми фазами будет 380V, а между любой из фаз и нулем - 220. Фактически конечно понятия 220 и 380 устарели, так я говорю только по традиции, теперь про 220 вольт уже можно начать постепенно забывать. Теперь это 400 (0,4 kV) и 235 вольт, хотя конечно могут немного изменяться в разные стороны. Для будущих подключений трехфазных нагрузок 380V, (которых у меня на данный момент нет), зарезервировано три трехполюсных автомата. Если будущим нагрузкам понадобится ноль, то его можно будет взять с нулевой шины, которая находится рядом с этими автоматами. Правильный порядок чередования фаз важен при подключении трехфазных электродвигателей, во всех остальных случаях вроде как не особо. Но всё же порядок был определен при помощи специального прибора купленного заранее. Питание на обычные домовые нагрузки берется с нижних двухполюсных автоматов, на которые заводится одна из фаз и ноль, и на них присутствует 220 вольт. (PS: Одна фаза заводится на два автомата, другая - на другие два, и так далее. Таким образом задействуются все три фазы, что бы их нагрузить более-менее равномерно. Хотя в моем случае полное выравнивание фаз вряд ли возможно). При монтаже использовался медный жесткий (одножильный) провод сечением 4 мм2. Провод от начала до конца не имеет ни одного разрыва, то есть он зачищается, складывается пополам, и таким образом заводится в клемму автомата. Так что даже если ослабнет клемма в каком-то автомате, будет отказ именно этого автомата и подключенной к нему нагрузки, другие же будут работать без изменений, если конечно не возникнет других проблем. Собственно лайфхак тут в том, что жгут проводов "мотался на стенде на гвоздях", потому что сделать иначе достаточно красиво без специального инструмента и опыта достаточно трудно, учитывая что провод толстый, жесткий, и гнуть его очень трудно. Делается это следующим образом: Сперва снимается простой чертеж прокладки жгута, затем он переносится на деревянную доску подходящего размера. В местах изгиба проводов набиваются гвозди, и по гвоздям мотается жгут. Таким образом можно мотать жгуты разной сложности для других целей, например для электрического шкафа, автомобиля или другой техники, а потом останется только его уложить и подключить. Фотографии по порядку.
  4. Немного расскажу о неоновых индикаторных лампах скажем так общего назначения. Рекламных трубок и других ламп специального назначения касаться не буду. Эти лампы были и остаются достаточно простым способом индикации наличия высокого напряжения. Их можно встретить встроенными в различные индикаторы, выключатели, розетки, разветвители питания, индикаторные отвертки и т.п. Плюсы - очень маленький ток зажигания, простота включения, возможность работать с любой полярностью и с переменным или постоянным током, чего не скажешь о светодиоде. В неоновой лампе буквально нечему ломаться, это стекляшка и две железки. Потому она в щадящем режиме, и при условии что не будет нарушена герметичность баллона может непрерывно проработать десятки лет. Минусы - высокое напряжение зажигания, маленькая яркость. Потому неонки годятся разве для индикаторов. Реже для совсем неяркой подсветки или ночника. Неонка может служить не только индикатором наличия напряжения, но и примерно показывать какое именно напряжение на неё поступает. То есть быть примитивным вольтметром. Олдскулы по этому поводу вспомнят советские фотовспышки, где неонка поначалу мигала, а затем начинала светиться непрерывно, тем сообщая что конденсатор зарядился, и вспышка готова к работе. Существуют лампы изначально предназначенные для работы в качестве вольтметра, но о них я говорить не буду, поскольку близко их никогда не видел. Неоновые лампы учитывая импортные образцы имеют буквально огромное количество разновидностей, и обо всех рассказать не получится. Можно считать что характеристики у них более-менее одинаковые и примерно такие: Напряжение зажигания - 100 вольт, напряжение погасания - 50 вольт, рабочий ток до 1 mA. Хотя лампы некоторых типов могут работать на крайне малых токах. Например они могут светиться если их просто держать в руке недалеко от ЛЭП или антенны достаточно мощной радистанции. Основные различия - есть лампы с цоколями, при чем цоколи могут быть самые разные, как винтовые так и байонетные. В России самые популярные из цокольных ламп это отечественные ТН-02, и ТН-03. Или же бесцокольные, которые представляют из себя стеклянный баллон с двумя выводами. У меня в данный момент дома нашлись только такие. Иногда встречаются неонки с белыми баллонами. Это та же самая неонка, только на баллон изнутри нанесен люминофор, который в свою очередь может светиться любым цветом, хотя мне попадались только зеленые. Задача: Есть несколько неизвестных нам неоновых ламп, нужно их включить в сеть 220 вольт. То что мы считаем неонкой, может ей не оказаться, потому сперва проверяем её мультиметром на наличие сопротивления. Его не должно быть ни на каком пределе. Затем берем резистор сопротивлением примерно 150-250 килоом, и мощностью 0,25-0,5 ватт, присоединяем его в разрыв любого вывода. То есть последовательно с лампой. Включаем и смотрим. Если свечение нестабильно и лампа хаотически мигает, значит ток мал и нужно уменьшить сопротивление. Если свечение слишком яркое, кроме красно-оранжевого появился фиолетовый оттенок, то наоборот, нужно увеличить сопротивление. Обычное сопротивление резистора для широко распространенных ламп где-то примерно 150 килоом. Крайне малый ток зажигания неоновой лампы позволяет создать т.н. индикаторную отвертку, которая служит для поиска фазы. Стрелкой обозначен щуп, а квадратом - контактная площадка к которой нужно прикоснуться пальцем. Казалось бы цепь разомкнута, и лампа не должна светиться, но нет, человек который держит в руках такую отвертку либо заземлен, либо обладает достаточно большой ёмкостью и постепенно заряжается через резистор. Не желательно применять резисторы менее 1 мегаома, или иметь при работе хороший контакт с заземлением. Индикаторная отвертка не является индикатором наличия или отсутствия напряжения, например перед работой с каким-то электрооборудованием, для этого используется указатель напряжения с двумя щупами. На предприятиях такие отвертки запрещены. Неоновые лампы могут работать как примитивный счетчик Гейгера, для обнаружения гамма излучения. Для этого последовательно с ней включается пьезо динамик, и на всю сборку через резистор подается такое напряжение, которого лампе совсем немного не хватает что бы загореться. Ну например конкретная лампа загорается при 100 вольтах, а мы подадим 95 вольт. При пролете частицы сквозь лампу внутри неё возникает дополнительная ионизация газа, лампа вспыхивает, что приводит к скачку тока, напряжение при этом падает и лампа гаснет. Динамик издает щелчок. Чем чаще следуют щелчки тем сильнее излучение. При работе на сетевом напряжении лампа зажигается и гаснет 100 раз в секунду, и каждый раз происходит ионизация газа и пробой промежутка между электродами. Потому неоновые лампы могут быть источником радио- и электрических помех, потому их нежелательно использовать в аудио или радио аппаратуре.
  5. Насчет того что надоели все эти окна и рюшечки пожалуй скрепя сердце соглашусь, а насчет того что сказал Yezhishe пожалуй нет. Валил человек к примеру весь день лес, ну или баранку крутил, ну или по заводу шарахался в тридцатиградусную жару, пришел домой, хочет бугагашечки разные посмотреть и красивые картинки, а ему говорят - НетЪ, запускай 100500 дебильных программ и гоняй файлы туда-сюда. Оно нам надо? Само собой разумеется что все это люди несерьёзные, серьёзные все в офисах сидят, и желательно в Москве. Компьютер для меня это нечто вроде ну к примеру музыкального инструмента, скажем гитары. Есть три категории людей которые им пользуются. Любители, которые играют для души, для себя. Профессионалы, которые зарабатывают на этом, и просто ремонтники, которые их починяют если вдруг поломаются, при чем сами даже могут не уметь играть.
  6. Продолжаю испытания описанного выше БП на предмет его реальных параметров и возможностей использования. Полученные результаты не особо радуют, ну да и фиг с ним. Хочу заострить внимание на том, что многие БП описанные в этой теме выше сами по себе питались от стабилизированных источников, но тут не так. По мере того как будет увеличиваться ток, напряжение питания будет падать, и мало того источник питания "зашумит", потому что конденсатор C1 уже не справится со сглаживанием импульсного напряжения поступающего с выпрямителя. Эта ситуация улучшается с увеличением ёмкости конденсатора C1 (по схеме в предыдущем посте), но не совсем до конца. Так что всё же наверно надо было ставить конденсатор на 4700 микрофарад. Рассмотрим варианты: Осциллограф в режиме DC (открытый вход), желтый "луч" показывает напряжение до стабилизатора, синий - после. Щупы в режиме 1:10, почему-то осциллограф с открытым входом у меня работает только так. Ну да не важно. Ну есть некоторые импульсные помехи, не знаю откуда они берутся, источников в наше время полно. Но в общем всё благопристойно, напряжение на входе (желтый "луч"), где-то 9,2 вольта, напряжение на выходе (синий "луч") 6 вольт. Микросхема работает нормально. А сейчас мы подключим нагрузку, создав ток в районе 0,5 А: Как видим по питающему напряжению пошли волны, при чем с солидной амплитудой порядка полутора вольт. Но на выходе всё еще всё спокойно, микросхема нормально отрабатывает эти "неровности" и всё еще нормально выдает напряжение на выход. А теперь я решил увеличить напряжение на выходе, и микросхема уже не справляется. И всё, шум проходит в нагрузку, и напряжение больше не увеличивается. При чем как будут эти волны отработаны любыми вольтметрами неизвестно, возможно вольтметр покажет максимум, а может усреднит. Правильно это всё видно только на осциллографе, хотя бы таком примитивном как у меня. И может возникнуть недоразумение, почему на входе есть достаточное напряжение, но на выходе напряжения недостаточно, и микросхема шумит. Вот потому. При чем не важно кто к кому приближается, если бы я не стал увеличивать напряжение на выходе, а еще более увеличил ток, то напряжение на C1 бы "просело" и тем приблизилось к выходному, и произошел бы тот же самый случай, опять бы помехи от недосглаженного переменного (точнее постоянного импульсного) тока появились на выходе БП. Реально у меня этот БП с S2 в положении 9V может выдать не более 6-7 вольт при токе 0,5 ампер.
  7. Маломощный регулируемый линейный (не импульсный) БП, не имеющий никаких цифровых или импульсных частей. Основное назначение - питание маломощной аудио, радио, и другой аппаратуры требовательной к качеству питающего напряжения на время её ремонта или сборки. Регулируется и стабилизируется только напряжение, регулятора тока нет. Какой-либо защиты кроме предусмотренной схемой LM317 так же нет. Общее: В таких БП ток до и после стабилизатора одинаков. Отсюда возникает первая проблема, - в некоторых режимах работы возникает необходимость сброса "лишней"мощности в тепло. Что вызывает перегрев регулирующей микросхемы. Это проявляется тем сильнее, чем больше разница в мощностях (произведении напряжения и тока) до и после стабилизатора. В стабилизаторах на одно напряжение эта проблема решается просто, - правильным выбором входного напряжения. Но поскольку тут регулируемый БП на более-менее широкий диапазон напряжений, обеспечить каждому произвольному напряжению на выходе наиболее подходящее входное, это не такая и простая задача. В настоящих аналоговых лабораторных БП это происходит автоматически при помощи нескольких реле управляемых электронной схемой, которые коммутируют обмотки трансформатора. В описываемом аппарате тоже есть нечто подобное, но правда гораздо проще. Об этом будет ниже. Вторая проблема, - нестабильное напряжение на входе стабилизатора, которое зависит от напряжения сети и тока нагрузки. Если взять трансформатор и подключить к нему простой выпрямитель на диодном мосте и конденсаторе, то без нагрузки конденсатор зарядится до амплитудного значения переменного тока. При появлении нагрузки это напряжение быстро упадет до действующего значения. При дальнейшем увеличении нагрузки напряжение такого выпрямителя может падать и дальше. Таким образом если мы видим на конденсаторе описанного выпрямителя предположим 12 вольт без нагрузки, то надо понимать что это "не настоящее" напряжение. "Настоящее" будет вольт 8-9. Значит после стабилизатора на максимальном токе нам можно будет рассчитывать разве что вольт на 7. Конечно не всегда БП работает на максимальном токе. Провод для низковольтных силовых цепей и выходных шнуров сечением не менее 0,5 мм2. Все остальные - к светодиодам, вентиляторам, резистору R2, и в измерительной части - обычные монтажные провода сечением 0,25 мм2 или около того. Сетевой шнур сечением 2х0,75 мм2. Клеммы как уж у меня повелось имеют цвета желтый и синий для X1 и X2, и красный и черный для X3 и X4. Точно так же как в предыдущем аппарате лицевая панель изнутри экранирована алюминиевым скотчем, который подключен к "массе" (минусу С1). Если кто будет повторять что-то подобное, то лучше взять корпус побольше, потому что сборка этого аппарата напоминала впихивание глобуса в сову. Да и трансформатор у меня не развивает необходимого напряжения, выдает 7 с чем-то вольт вместо 9, видимо попался неудачный экземпляр. Так что лучше взять трансформатор не на 2х9 вольт, а на 2х12. Вообще при всей простоте схемы тут очень много косяков, понимания чего-то "задним умом", и ситуаций "задолбало, черт с ним, и так сойдет". Проект этот у меня наверно самый долгий, трудозатратный, долбанутый и косячный. Несколько раз порывался всё это вообще выбросить, но тем не менее как-то закончил. Характеристики полученного образца (все данные приблизительные): - Минимальное выходное напряжение: между 1,2 и 1,3 вольт. - Максимальное выходное напряжение: в зависимости от напряжения сети и положения переключателя S2, по выходу X1&X2 без нагрузки или с небольшой нагрузкой до 10-11 или 18-22 вольт. При нагрузке в 1 ампер до 7-8 или 15-16 вольт соответственно. По выходу X3&X4 при тех же условиях немного меньше. - Максимальный ток по выходу X1&X2 - до 1 ампера. (См. предыдущий пункт). - Ток по выходу X3&X4 - продолжительно 0,5 ампер, кратковременно до 1 ампера. Использованы: Трансформатор ТП-115 19,5 ватт 220/2x9 вольт. Диодный мост RS407. Диодный мост RS207. Многооборотный переменный резистор на 5,6 кОм с ручкой. ИМС LM317T с радиатором. ("Т" означает что ИМС в корпусе ТО-220). Существует множество подделок этой ИМС, потому покупать её нужно в надежных магазинах. Термодатчик (термореле) KSD-01F на 65 град. Контакты NO. Вентиляторы "компьютерные" 50х50 мм, 12 вольт - 2 шт. Шнур сетевой с вилкой. Выключатель сетевой с двумя группами контактов (двухполюсный). Переключатель с двумя переключающими группами контактов (двухполюсный). Переключатели с одной переключающей группой контактов (однополюсные) - 2 шт. Конденсаторы разные. Стрелочный микроамперметр на 100 мкА. Материал для изготовления шунта амперметра. Корпус (160х70 передняя/ задняя панель, х 120 длина), резисторы, клеммы, светодиоды, провод, различные материалы и принадлежности, крепеж, инструмент. Источник питания: Состоит из сетевого шнура с вилкой, трансформатора T1, тумблеров S1 и S2, выпрямительного моста VD1, конденсатора C1. Ёмкость этого конденсатора не особо критична, может быть в пределах 2200-4700 микрофарад. Источник питания имеет отдельный выход X1&X2. Этот выход может пригодиться для питания различных устройств которые допускают питание не стабилизированным напряжением, или для каких-то других целей. Для того что бы обеспечить хоть какую-то возможность регулирования напряжения подаваемого на стабилизатор, (о чем я говорил выше), был использован трансформатор с двумя вторичными обмотками, и питание на выпрямитель подается от обеих обмоток соединенных либо параллельно, либо последовательно. Переключение осуществляется при помощи тумблера S2. На схеме он показан в положении когда обмотки соединены параллельно. В последовательный режим обмотки переключаются вручную когда на выходе требуется напряжение выше 7-8 вольт. И так же вручную переключаются обратно в параллельный режим, когда такое напряжение не требуется. БП имеет индикатор включения состоящий из светодиода VD2 зеленого цвета и резистора R1. Конечно хорошо было бы найти трансформатор с несколькими отводами от вторичной обмотки, и получить не два напряжения как у меня, а больше. Но ни у меня, ни в продаже такого трансформатора не оказалось. Была мысль купить трансформатор на 24 вольта и перемотать его вторичную обмотку, сделав отводы через каждые сколько-то вольт. Но сделать это в квартирных условиях довольно затруднительно, да и лениво. Потому отказался от этой затеи. Тем более что тут вместо тумблера S2 понадобилась бы либо электронная схема с реле, либо многопозиционный переключатель вменяемого размера и характеристик, а с этим мне показалось не так всё просто. Стабилизатор: Состоит из ИМС LM317T установленной на радиатор и включенной по стандартной схеме, многооборотного переменного резистора R2 на 5,6 кОм, конденсатора C3 и некоторых других деталей. У LM317T средняя ножка "выход" соединена с фланцем для установки на радиатор. А поскольку ИМС установлена на радиатор без диэлектрической прокладки то и он оказывается под напряжением. Значит радиатор ничего не должен касаться. Большой проблемы в моём случае нет, потому что радиатор внутри пластмассового корпуса. В иных случаях, например когда используется металлический корпус, или радиатор это часть корпуса или снаружи корпуса, это становится важным, и нужно будет принять меры что бы исключить замыкание. Резистор R2 согласно даташиту должен иметь сопротивление 5 кОм. Но можно использовать резисторы сопротивлением 4,7 - 10 кОм. Если нет многооборотного резистора его можно заменить двумя последовательно соединенными обычными переменными резисторами "грубо" и "точно". Резистор "точно" должен иметь меньшее сопротивление чем резистор "грубо", а полное суммарное их сопротивление должно быть в указанных пределах. Такое решение часто встречается и в "фирменных" изделиях. Ёмкость C3 не критична, хватит и 100 - 470 микрофарад. Измерительная часть: Состоит из стрелочного микроамперметра на 100 мкА типа М4205, тумблеров S4 и S5, шунта R6, резисторов R4, R5. Может быть применен и другой магнитоэлектрический микроамперметр постоянного тока с током полного отклонения стрелки 50-500 мкА. Чем меньше, тем лучше. Конечно для других приборов понадобятся другие номиналы R4, R5, R6. Переключатель S5 управляет режимом работы прибора, в верхнем по схеме положении - измерение тока, в нижнем - напряжения. Вольтметр: Побольше касательно использования микроамперметра в качестве вольтметра я уже писал в теме про мультиметры. В данной схеме микроамперметр может показывать напряжение по выходам X1 или X3, для выбора точки измерения служит переключатель S4. Прибор откалиброван по напряжению по шкале 0-25 вольт, самое маленькое деление 0,5 вольт. Шкала не переделывалась, потому что лениво, да она и так вполне удобна для работы с новым пределом, правда для оперативного считывания и пересчета показаний требуется некоторая тренировка. Вольтметр калибруется многооборотным подстроечным резистором R4 по стороннему вольтметру (мультиметру) подключенному либо к X1 и X2 когда переключатель S4 в верхнем по схеме положении, как на схеме, либо к X3 и X4 когда он в нижнем положении. Либо при помощи стороннего лабораторного БП. Калибровка сводится к установке такого же напряжения что и на мультиметре в любой точке шкалы. Амперметр: Для измерения тока понадобится шунт R6. Это проволочный резистор большой мощности и маленького сопротивления. Сделать этот шунт проще всего из стальной проволоки диаметром от 1 до 2 мм, поскольку такую проволоку легко найти. Нужно что бы шунт как можно меньше нагревался при прохождении через него тока в 1 ампер. Потому что при нагреве сопротивление шунта уменьшится и показания амперметра "поплывут". Вообще-то для изготовления шунтов используют специальные термостабильные сплавы, и если они есть то конечно их надо использовать. Но у меня их нет, потому оставлю эту заморочку для более крутых БП. Я для этого нашел мягкую (не пружинящую) стальную проволоку диаметром 1,2 мм. При использовании такой проволоки отмечен её нагрев на пару градусов, и небольшое "плавание" показаний. Но оно на грани разрешающей способности прибора и им можно пренебречь. Тем более что "плавание" проявляется только на большом токе. Изготовление шунта: Для оценки имеющейся проволоки на годность в таком применении и калибровки шунта нужно собрать представленную схему и пустить по проволоке ток в 1 ампер. Передвигая контакт обозначенный "X" установить стрелку прибора на крайнее правое деление шкалы прибора. После чего зафиксировать контакт Х и отрезать ненужную часть Б. Теперь часть А и будет нашим шунтом. Калибровка осуществляется подбором длины шунта по принципу "длиннее шунт - больше показания". Амперметр откалиброван на ток в 1 ампер, самое маленькое деление - 20 mA. Шунт постоянно включен в схему даже когда амперметр не используется. Но поскольку у него очень маленькое сопротивление, его влиянием на свойства БП можно пренебречь. Ток измеряется по общему проводу (минусу), потому амперметр одновременно работает с любым из выходов X1&X2 или X3&X4. Даже в случае если к этим выходам будут подключены две нагрузки, амперметр покажет суммарный ток. Не желательно делать шунт из изолированной проволоки, и тем более его специально изолировать. Изоляция затруднит охлаждение шунта, что при большом токе приведет ко всё большему его разогреву. При размещении шунта нужно исключить его прикосновение к каким-либо токоведущим частям, или касания витков, если шунт намотан в спираль. Минусовые клеммы X2 и X4 равнозначны. Вентиляторы: Работают от нижней по схеме обмотки трансформатора и отдельного выпрямителя состоящего из диодного моста VD3 и конденсатора C2. Ёмкость этого конденсатора не критична, хватит и 470 микрофарад. Используются два вентилятора 50х50 мм, на 12 вольт. Фактически напряжение на вентиляторах может быть в пределах 8-10 вольт, что вполне достаточно для их работы. Включаются и выключаются они одновременно от контактного термодатчика S3 на 65 градусов. Датчик установлен на том же радиаторе что и LM317. У термодатчиков такого типа контакты изолированы от установочного фланца, потому его можно устанавливать на радиатор который у нас находится под напряжением, без всякой изоляции. Но при использовании термодатчиков других типов это может быть не так. Потому что бы не устроить замыкания это нужно будет проверить до сборки. Светодиод VD4 красного цвета сообщает о том что вентиляторы включены. Один из вентиляторов обдувает радиатор с LM317, второй установлен на задней стенке БП, и подаёт воздух внутрь корпуса. Воздух пройдя внутри корпуса сбрасывается через отверстия в дне. Переключатели: Могут быть любого типа, я выбрал тумблеры потому что их просто устанавливать. Самые нагруженные переключатели это S1 и S2, их для надежности надо брать с запасом, с рабочим током в 2-3 ампера и больше. S1 к тому же должен выдерживать напряжение сети. S4 и S5 работают под маленькими нагрузками, и могут быть практически любого типа. Видео: Испытания ИМС LM317 (автор не я): https://www.youtube.com/watch?v=8o5j4S7eZmE Внутренний осмотр: https://disk.yandex.ru/i/EI0CriVeSrYF6Q Немного о работе измерительной схемы, немного о просадке напряжения под нагрузкой, немного тестирования: https://disk.yandex.ru/i/aOeW01OLF4J1RA На этом я заканчиваю изготовление блоков питания как законченных изделий, потому что они мне больше не нужны. Тема будет продолжена если вдруг встретится какая-то интересная схема, или модуль, с которыми будет интересно разобраться.
  8. Боюсь что дело серьёзное. Я припоминаю что в те отдаленные времена аппараты некоторых фирм проверяли диск на лицензионность, и играли только лицензионные. Помню такую телегу что у каждого лицензионного диска есть некий номер, которого в самописных конечно нет. Помню и то, как в древние времена один товарищ купил Тойоту Королла, со встроенным CD проигрывателем. И сетовал что самопальные диски на нем не читаются. Что делать? Нужно как-то хитро записать CD, что бы для этого аппарата он выглядел как лицензионный. Но это не точно.

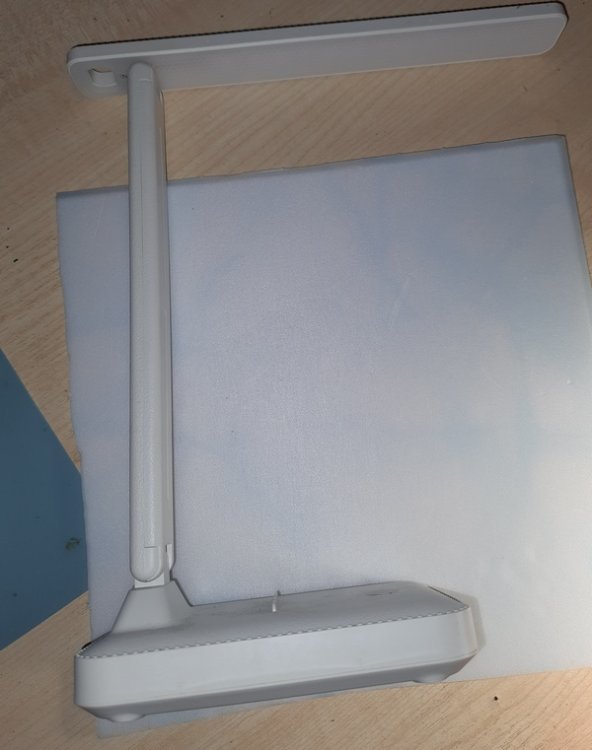

  9. Относительно того что я выше говорил о параллельном соединении светодиодов. (Пост от 18 марта 2020). Хочу показать что такое деградация светодиодов, причем очень даже досрочная. Есть у меня такое устройство как USB лампа, это что-то вроде настольной лампы для ноутбука. Я о ней уже писал тут: А теперь она выглядит так: Как видим некоторые светодиоды вообще не горят, некоторые горят голубым, некоторые зеленым. Всё это описывается одним словом - кирдык. Кто-то скажет, ха, ей же более 6 лет. Отвечу что общая наработка у неё всего несколько часов, поскольку я ей пользуюсь нечасто. И всегда от хороших источников питания, раньше от USB порта ноутбука, а позже от пауэрбанка Ross&Moor. Во всём этом виновато только параллельное соединение.
  10. Разобрался я короче со всем этим. Зашел в закладку "О системе", что бы посмотреть какая у меня сборка. Оказалось та же самая что и у тебя. Но, там увидел ссылку Bitlocker, в самом низу. Если по ней кликнуть, попадаем сюда: Битлокер? Гони 7000, покупай версию Pro, будет тебе Битлокер. У тебя наверно винда от производителя ноута, и они наверно что-то добавили от себя. А у меня же голая версия, сперва скачал образ win10 с офсайта Microsoft в декабре 2018, а потом она обновилась до Win11.
  11. А я же восстанавливался уже с точки восстановления, чуть выше в посте про темы я писал что установил тему которая мне не нравится, и пришлось восстанавливаться. Восстановление прошло успешно. Так что скорее всего у меня этого нет. Либо обновленная винда свежеустановленной винде рознь, а может быть жесткий диск не поддерживает такого шифрования, либо нет каких-то драйверов. Короче все животные равны, но некоторые равнее.
  12. В панели управления ввел в поиск "Bitlocker", и "Шифрование", нет никаких данных по этим запросам. Мало того, у меня вообще в разделе "Конфиденциальность и защита" нет пункта "Шифрование устройства". В безопасный режим не заходил, потому как не умею. Может быть позже попробую, сейчас только на несколько часов с дачи приехал.
  13. Насколько я понимаю Винда у тебя не простая, а какая-то Pro, или типа того. У меня Win 11 домашняя для одного языка, поискал - ничего такого не нашел. А тут нашел одно: Нашел тут: https://support.microsoft.com/ru-ru/windows/включение-шифрования-устройства-0c453637-bc88-5f74-5105-741561aae838?WT.mc_id=365AdminCSH_gethelp&ocid=OO_Core_NEU_GetHelp_DG_GetHelp_Solutions#ID0EBD=Windows_11 А вообще даже вроде как одинаковые винды могут немного отличаться. Например много раз обновленная винда и свежеустановленная.
  14. Да конечно, винда она и в Африке винда. Виджеты я эти сразу поубивал, потому что ибо нефиг. Если мне понадобятся новости, погода, ну или там я не знаю, курсы валют, я их сам найду. Не люблю когда мне что-то предлагают, жизненный опыт говорит что хорошего не предложат, за хорошим самому бегать надо.
  15. Изготовление ручек для переменных резисторов, энкодеров и других "крутилок" из крышек от различных тюбиков, баночек, пузырьков, и т.д. Понадобилась ручка для переменного резистора с валом диаметром 4 мм. А это довольно редкая в продаже вещь, и мне всегда приходилось колхозить, наматывать на вал изоленту, и т.п. А тут попалась на глаза крышка от тюбика, и было решено сделать ручку из неё. Логика такая - надо чем-то заполнить центральное отверстие в крышке, а потом в центре этого чего-то сделать отверстие под вал резистора. Подходящих материалов в наше время много, это могут быть эпоксидный клей, холодная сварка, различные мастики и замазки, и даже можно попробовать термоклей. Но у меня нашелся т.н. Полиморфус, это пластик под названием Поликапролактон. В продажу он поступает в виде гранул. У него низкая температура плавления, порядка 60 градусов, и достаточно большая прочность после остывания. Решил попробовать использовать его. И тут я совершил ошибку, я насыпал гранул в центральное отверстие, а затем начал всё это нагревать техническим феном с установленной температурой 100 градусов, что бы не расплавить саму ручку. После расплавления промежутки между гранулами исчезли, и пластика стало недостаточно для заполнения всего объема. Пришлось несколько раз добавлять гранул, и снова расплавлять. Так что лучше сперва где-то расплавить Полиморфус, а потом уже в расплавленном виде залить по месту. Плавить этот пластик можно техническим феном, или часто это делают в горячей воде. Когда пластик совсем почти затвердеет, нужно намочить вал резистора и вдавить его в центр будущей ручки. После извлечения вала отверстие должно держать свою форму. Качество проверяется после полного отверждения пластика. Если не получилось - не беда, снова немного размягчаем пластик, уминаем его пальцем, и снова повторяем эту процедуру. У меня это получилось не сразу, но очень хорошо, ручка держится на резисторе очень надежно, снять можно только с порядочно большим усилием. Так что вечная проблема - где найти подходящую ручку для резистора вроде как решена. Очередной мой гиблый проект, - аналоговый БП. Который скорее всего не будет доведен до конца, потому что маловат корпус. Вся необходимая требуха в него не помещается. Но видно как выглядит описанная ручка по месту, по-моему неплохо: Красная и черная клеммы такие облезлые потому что на самом деле они белые. Нашлись у меня белые, но не нашлось красной и черной. Подумал - а чего бы их не покрасить маркером, а затем не покрыть прозрачным цапон-лаком. Но увы, не рисует маркер по этой пластмассе. Хотя третий сорт не брак.
×
×
