ПОМОГИТЕ ПРОЧИТАТЬ ЧЕРТЁЖ

[Ёжкина]

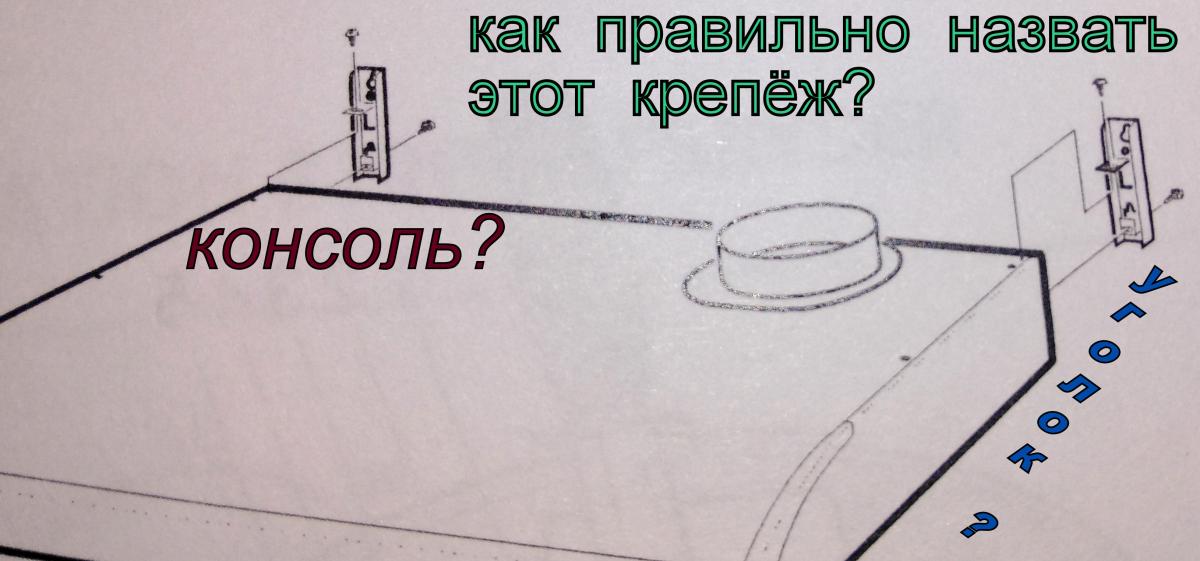

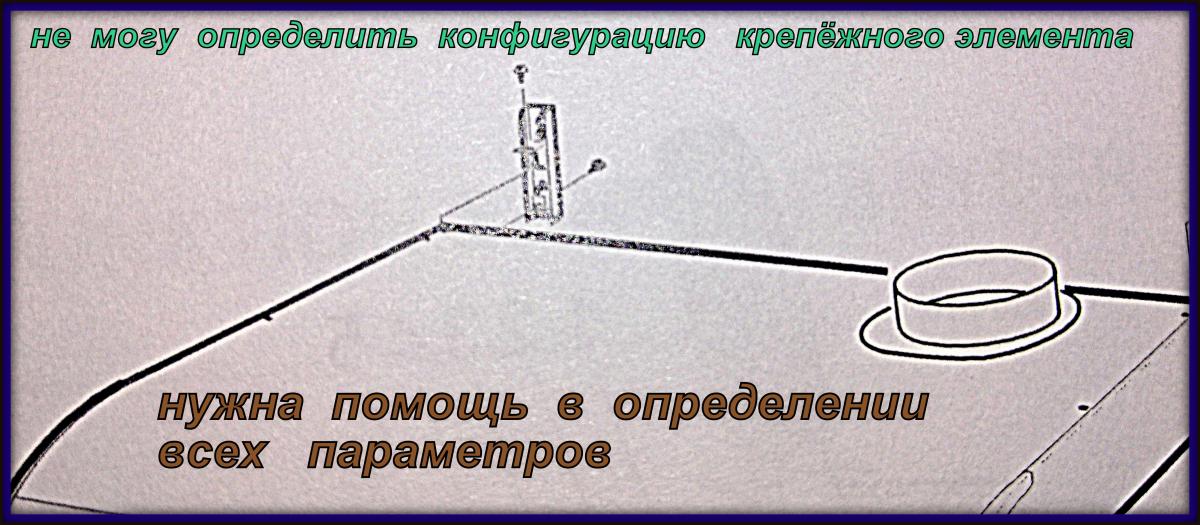

Не могу  разобраться  с  инструкцией  вытяжки  FRANKE  252-10.



Нужно  закупить правильный  крепёж  - а  я  его  ни  рассмотреть толком  не  могу  и  параметры  при  рисунке  отсутствуют...











Прошу  помощи!

И  конфигурация  крепежа  какая-то,  вроде  бы,   не  стандартная... (для  меня) - я  привыкла  (в  основном ) к  уголкам... А тут какие-то  выступы...  вроде бы...

Ничего не  могу  понять...



Оффтоп

С  Новым  годом , друзья!

Изменено 4 января, 2016 пользователем Ёжкина

[sar_64]

По поводу крепежа нашел вот такой вариант названия - Замок корпуса вытяжки

Вот еще вариант крепежа

Замок крышки для вытяжки FRANKE /133.0064.071/ (папа)

Замок крышки для вытяжки FRANKE /133.0017.051/ (мама)



Модель вытяжки точно такая? Что-то в интернете не могу найти такой.

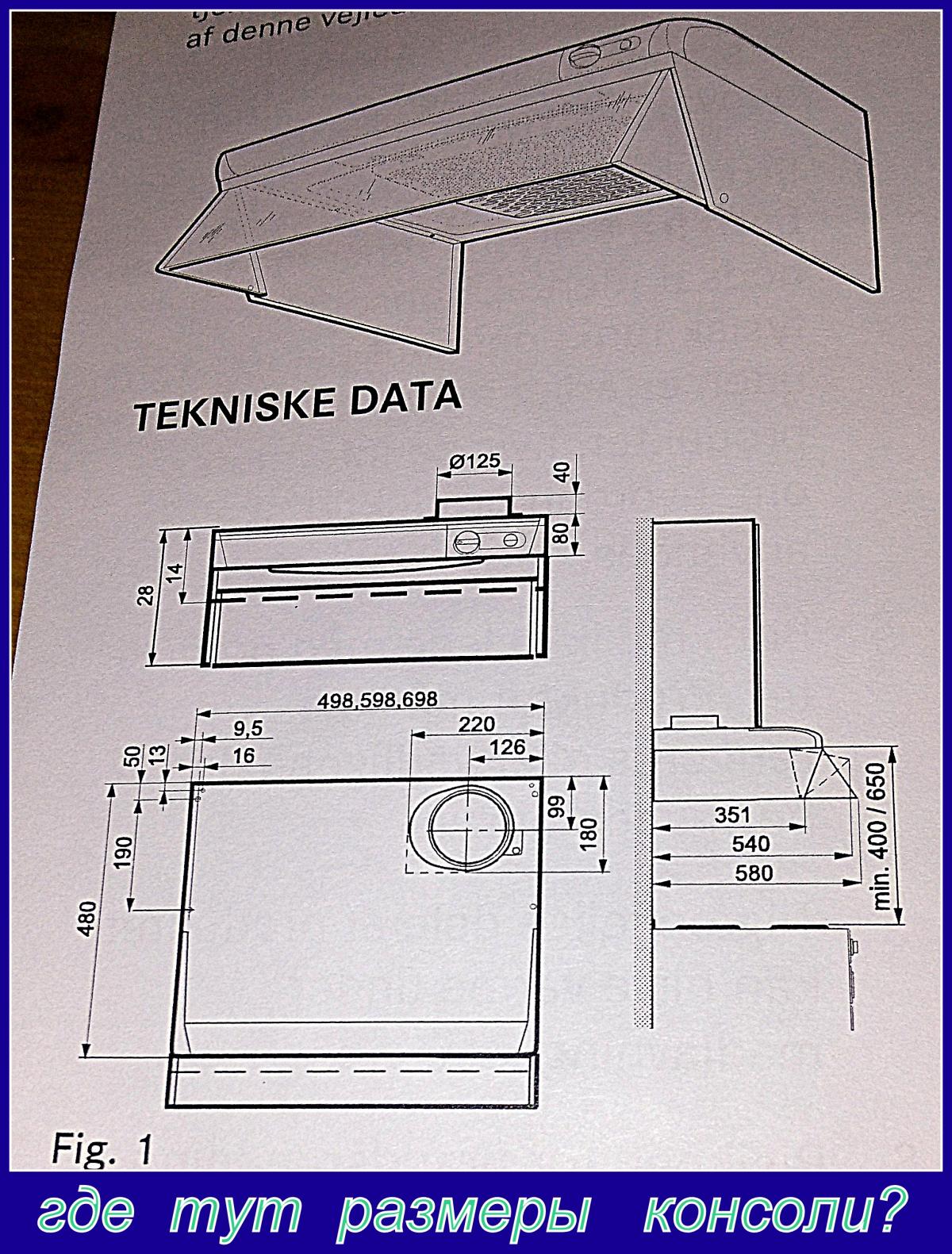

По поводу размеров вроде все на схеме понятно, на виде сверху и виде сбоку все размеры имеются

[Ёжкина]

все размеры имеются

Я  пока  вижу  только  размеры  разных  частей самой  конструкции... Верхняя  часть:   14  см  и 80 мм - так  их  надо понимать? (на  одном  чертеже  в  разных единицах измерения...     -это нормально? - да  ещё  и  не  написано  в  каких единицах!)  и  какой  из  этих размеров  выбрать?



Какой  должен быть размер    этой  консоли - мне не понятно... И в  магазине  до сих  пор на  подобные  штуковины  не обращала  внимания...  Хоть бы  точно по  длине  определиться...



Вид  сверху  о чём-то  поясняет про  16 мм  и 9,5 мм  - не понятно  как  под эти параметры  покупать консоль?  Если  впритык- не  факт  что  в металлических деталях  произойдёт  совпадение... Если   шире  указанных размеров- то опять же не понятно до  момента  монтажа-что там  к  чему  должно  присоединиться  и  совпасть!

Изменено 5 января, 2016 пользователем Ёжкина

[Mercilaud]

Что, в комплекте к вытяжке не было элементов крепления?
Эти фитюльки правильнее назвать "Кронштейны". "Консоль" не то слово.

(Консоль - это то, что выступает, пример консоли - доска-трамплин в бассейне. Или торчащая из стены балка... Сама вытяжка, закреплённая на стене, является консолью. В общем - то, что с одной стороны во что-то заделано, а с другой - висит в пространстве.)

Возьми эти рисунки и продавцу покажи, а то мы тут такое насоветуем :)

[Teddy_Bear]

Хоть горшком назови...

Тут достаточно применить уголок. Размеры 50,13 16,9.5. Какие именно - смотреть по месту.

Размеры определяют положение отверстия под крепёжный винт. Ну, и ограничение уголка по ширине.

К стене размеры произвольные в границах разумного.

[Mercilaud]

Хоть горшком назови...

Тут достаточно применить уголок. Размеры 50,13 16,9.5. Какие именно - смотреть по месту.

Размеры определяют положение отверстия под крепёжный винт. Ну, и ограничение уголка по ширине.

К стене размеры произвольные в границах разумного.

Имхо, сверху отверстия для крепления вент.короба. А сама вытяжка крепится с торца на кронштейнах.

[Teddy_Bear]

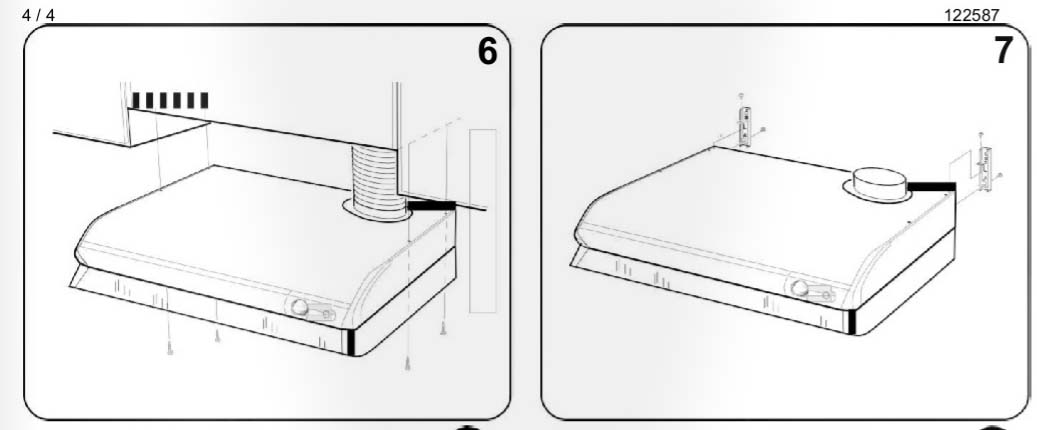

Вариантов крепления два. К ящику и на консоль (konsoller).



[Ёжкина]

не было элементов крепления?

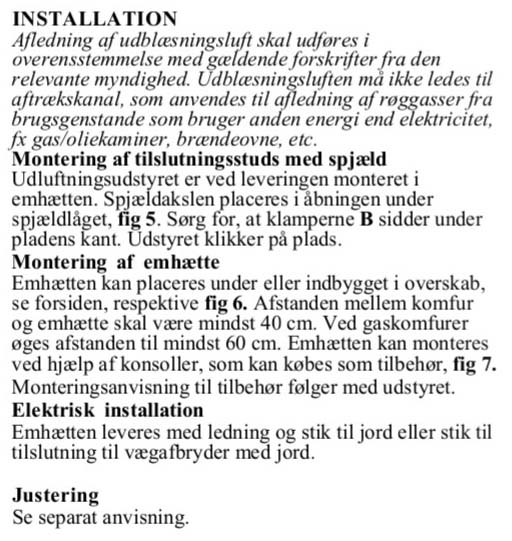

Да- эти гады  так  и написали на  своём языке -   консоли  нужно купить дополнительно...  Ни названия, ни параметров- никакой  инфо про  артикул  товара- НИЧЕГО!







"Консоль" не то слово

у  них  в  тексте   было написано:  консоли... "konsoler"

Да- и  там  как-будто есть какой-то выступ маленький- вроде  бы...если  я правильно разглядела...









Размеры 50,13 16,9.5



не  могу  понять- про что каждый  размер...



Я измерила  высоту  верхней  коробки -  80 мм и  вроде  под ней есть отверстие  для  вставливания  консоли  (уголка) - внутрь короба  со  стороны   задней  стены крепления.



Через  50 мм  отверстие под  болт, наверное?  (Есть упаковка  с 9 саморезами разной  величины  головок) + 5 пластиковых дюбелей.



Ни одного  болта  в  ней!

         Дома  у меня  болты  есть  разной  высоты  с  широкими подходящими шляпками, но  без единой  гайки к ним!

Какой  высоты  болт нужно выбрать?

Через 190 мм - ещё  отверстие  под болт  такого же размера.



16 мм  -  определила  как  ширину  для  вставливающегося  уголка.



Таким  образом ,  нужно идти за  уголком  -   80х16  ( та часть, которая  крепится  к  стене)



и  какой  длины  та  часть уголка , которая  внутри  вытяжки ? - только отверстие  должно быть на 50 мм от  угла...



Не  поняла  про что 9,5 мм ( размер чего это  обозначает?)



13  мм  край  вкрученного  болта  должен  отстоять от края  конструкции. (С этим  параметром разобралась).



на консоль

присмотрелась я  к  рисунку- и что вижу? -  бортики  продольные! Значит они  должны  втыкаться  в   конструкцию - а  там  такого зазора   между  деталями не предусмотрено!

Изменено 6 января, 2016 пользователем Ёжкина

[Ёжкина]

Вариантов крепления два.

сегодня  откручивала  старую вытяжку и  там  тоже  было  ДВА  способа  крепления  применено  одновременно -  на   заднюю стенку  на  двух  шурупах  с  широкой  шляпкой - подвешена  коробка  и  на  двух  шурупах  прикручена  снизу  к    деревянным рейкам ,  прикрученным  на  боковую панель шкафов. Теперь у меня  проблема:  как совместить   по месту расположения те  кронштейны,  которые  я  планирую прикупить,   с  теми рейками, которые   уже  имеют   прежнее  место  дислокации   от старой  вытяжки? как рассчитать  правильное  место расположения?

[Teddy_Bear]

Линейкой или рулеткой не пробовали померить?

[Ёжкина]

не пробовали померить?

пока  не пробовала  - завтра  попробую сходить в  другой  магазин (Баухаус)  за  особенными  консолями  - в Бильтеме не нашлось...

Когда  эти консоли  установлю  -  тогда    будет ясно :   что и где  померить...

Что-то меня  настораживает, что рейки  по старому  месту  дислокации  могут не  совпасть с  новой   конструкцией...

Т.к. не сама  их прикручивала  к  тем  шкафам, неизведанное  пугает. А как буду  крепить  рейки на новое  место, если  придётся переносить?

Со  шкафами до сих  пор  почти не приходилось иметь дела...

Тут  у  меня чайник  полетел:



Оффтоп

http://www.biltema.se/sv/Sok/?query=Vattenkokare



нужно  выбрать:   не понимаю ,   чем  за  279 крон  - лучше, чем за  179 крон?

Изменено 10 января, 2016 пользователем Ёжкина

[Ёжкина]

Что-то меня  настораживает, что рейки  по старому  месту  дислокации  могут не  совпасть с  новой   конструкцией...

опыт  показал,  что вообще  никакие  старые отверстия не подходят под  новую   вентиляционную установку!

Завтра  посмотрим ,  что получится...



Линейкой или рулеткой не пробовали померить?

сегодня  уже  и  рулеткой  и  линейкой  и  примеркой  пробовали - размечали под новые  консоли... но   критерием  истины  выступит  только непосредственный  опыт  установки...

Изменено 12 января, 2016 пользователем Ёжкина

[Teddy_Bear]

Сверлить можно и рейки, и шкафчики, и даже металлический короб вытяжки одним сверлом по металлу.

1 просверлили

2 заболтили,

3 goto 1

[Ёжкина]

Сверлить можно



А  теперь про то, с  чем столкнулись мы!

Примерила консоли  и  определилась с отверстиями, просверлила  в  соответствии с  картинкой  под  3  шурупа   для  каждой  консоли!  Прикрутила -  тщательно,  старательно...

Говорю дочери : "  сейчас посмотрим  как наденется короб...  Она  мне:   "нормально наденется!"

Ха-ха-ха! Не  тут-то было!

Вот они хвалёные европейские стандарты!

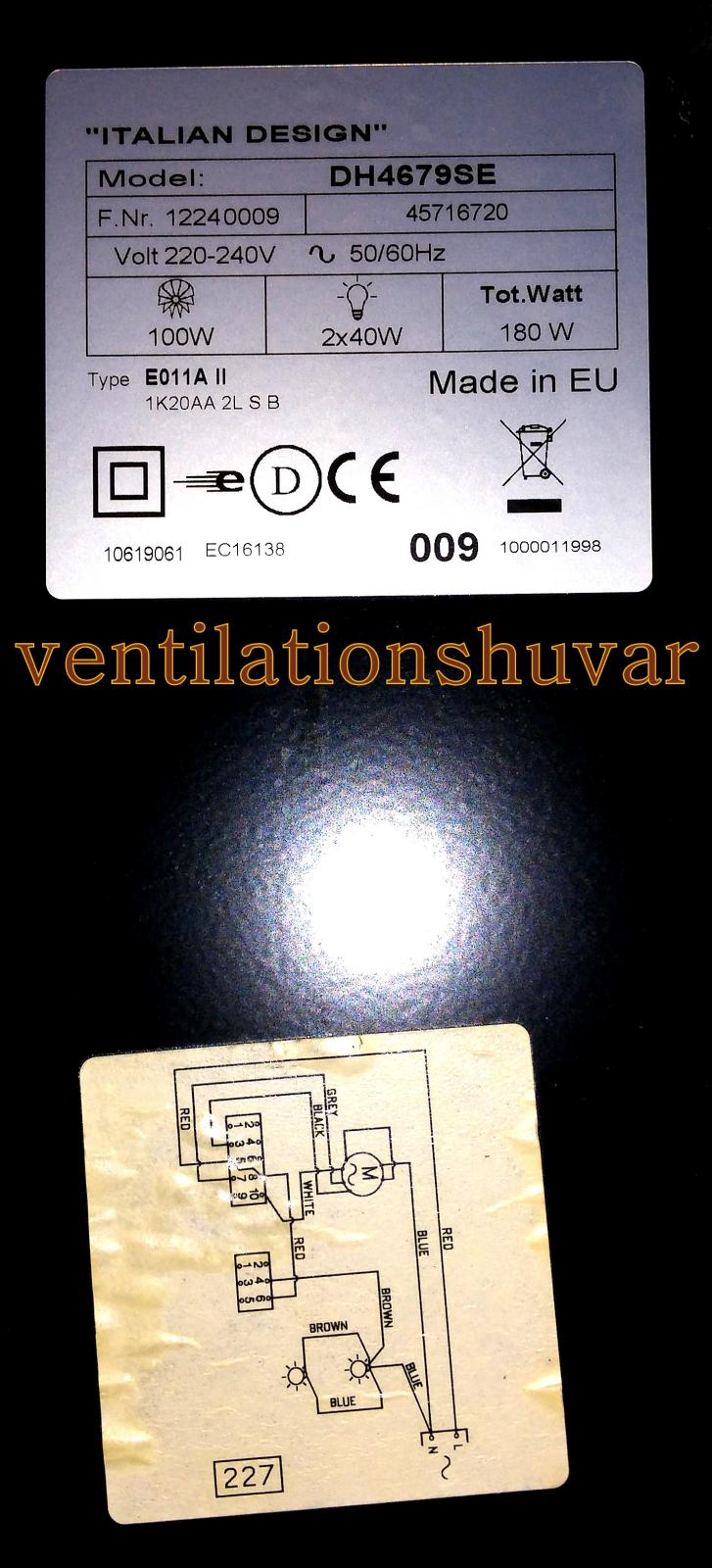

Вот  фотка  от старой  вытяжки:





Значит  можно не  беспокоиться:  старая  работа  была  выполнена   шведскими строителями в полном  соответствии с  европейскими стандартами - всё  впритык!  Т.е. вытяжка 60 см, проём 60 см.

Новая  вытяжка  тоже  60 см.

А  вот  подвесные  консоли, как выяснилось,   должны  быть    подвешены   шире  вытяжки - с  двух  сторон  на 3 мм ! Итого -  недостача     проёма, как минимум ,  6 мм!

И это притом, что я  с  абсолютной  точностью выяснила,   что данный  вид  консолей   предназначен    целому  ряду моделей, включая  нашу!  А  других  консолей  в  магазине  вообще не было!



Возник вопрос: что делать?

У дочери, как всегда,   основная   идея - пилить, ломать и  т.п.  Как мне удалось  сохранить  живым  кафель под консолем - одному  Богу известно!  Мои  "буйволицы"   ;)  вокруг этой  вытяжки  с  таким   рвением  и негодованием     проводили всевозможные манёвры,   что это вам "не просто там"!

      Закончилось тем, что

1)  развели-отогнули слегка  эти  держаки в  стороны  к    боковым  шкафам

2) отломили  и  слегка откусили  уголок   держащей  лапки  и  кое-как  всё-таки воткнули  короб вытяжки на  эти держаки...

Однако , сами  понимаете,  на  держаке  длиной  приблизительно 4  см  никакая  вытяжка нормально висеть не станет, тем  более,   в   дополнительно   неприкрученном  виде!  (прикрутить  нет возможности!)

Вот тут-то и    встал  ребром вопрос о  необходимости  прикручивания  всей конструкции к  верхним рейкам,   о которых я  очень беспокоилась! Но вот тут  нас  поджидала удача :  рейки буквально вписались на старое  место - в те  самые  прежние  отверстия.

Прикрутили  мы  их и  с  восторгом  стали   вкручивать шурупы в  эту рейку- длинной отвёрткой-  через  длинные  цилиндры. Как ни странно , всё  прикрутилось  относительно нормально :  4  шурупа.

Однако  милость Божья  безгранична!

Оказалось,  что у нас  под вытяжкой   есть два  шурупчика, на  которых у меня  висели всякие мелочи.

И что Вы  думаете?

На   боковых стенках  обнаружились отверстия, как раз напротив  этих ,  кем-то и  когда-то ранее просверленных  в  кафеле  отверстиях  под  дюбели.

Прикрутили  всё   и  стресс  слегка отступил...

Боже!  Сколько было споров о методах! Ни в  сказке сказать,  ни пером  описать...

При этом   соседи  в доме  всё  слышали  (Слава Богу,   мало что понимали, надеюсь) , а  соседи   напротив-всё  видели... И  тоже,  наверное,  не могли  понять:   по какому  поводу  столько  экспрессии!

Как  мы  всё  это пережили  -  неизвестно!

Оффтоп

С  наступающим  Старым Новым годом!



Не  смогла определить чей  это продукт FRANKE  ?  Даже  и не  знаю ,   кому  посылать свои  "благодарности" в  молитвах...

Вот  что  пишут:

 Швейцарский концерн Franke ...

У  них  кто там  в  конструкторах   подвизается?  Уже  все  в  маразм  впали,что ли?

Или они  себе представляют, что   параллельно с  их вентиляционными " бутербродами " человек должен всю   встроенную  кухню поменять?  Не  слишком ли  широко шагают?  Кроме чувства омерзения  - никаких  других  эмоций  в  их адрес!

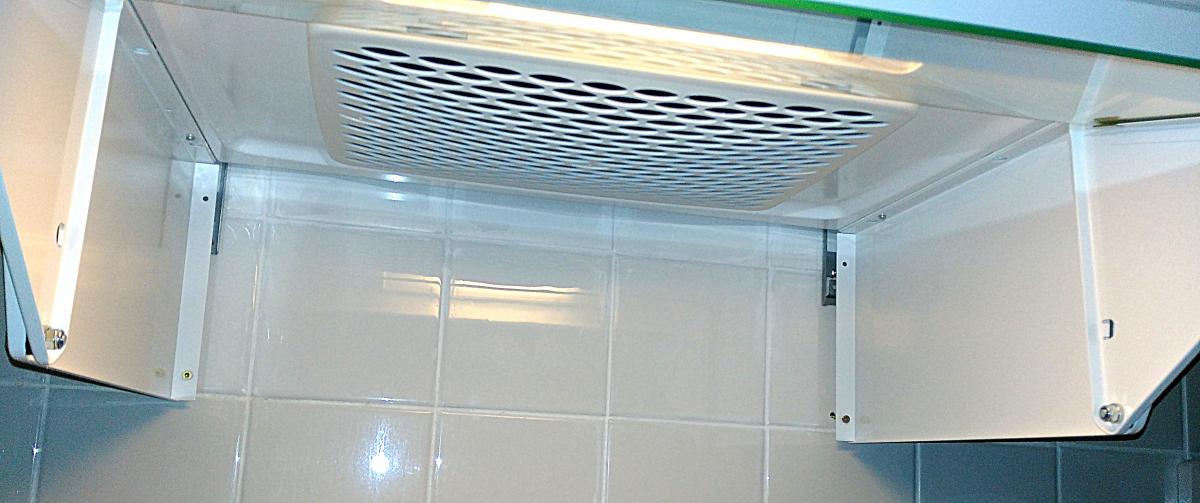

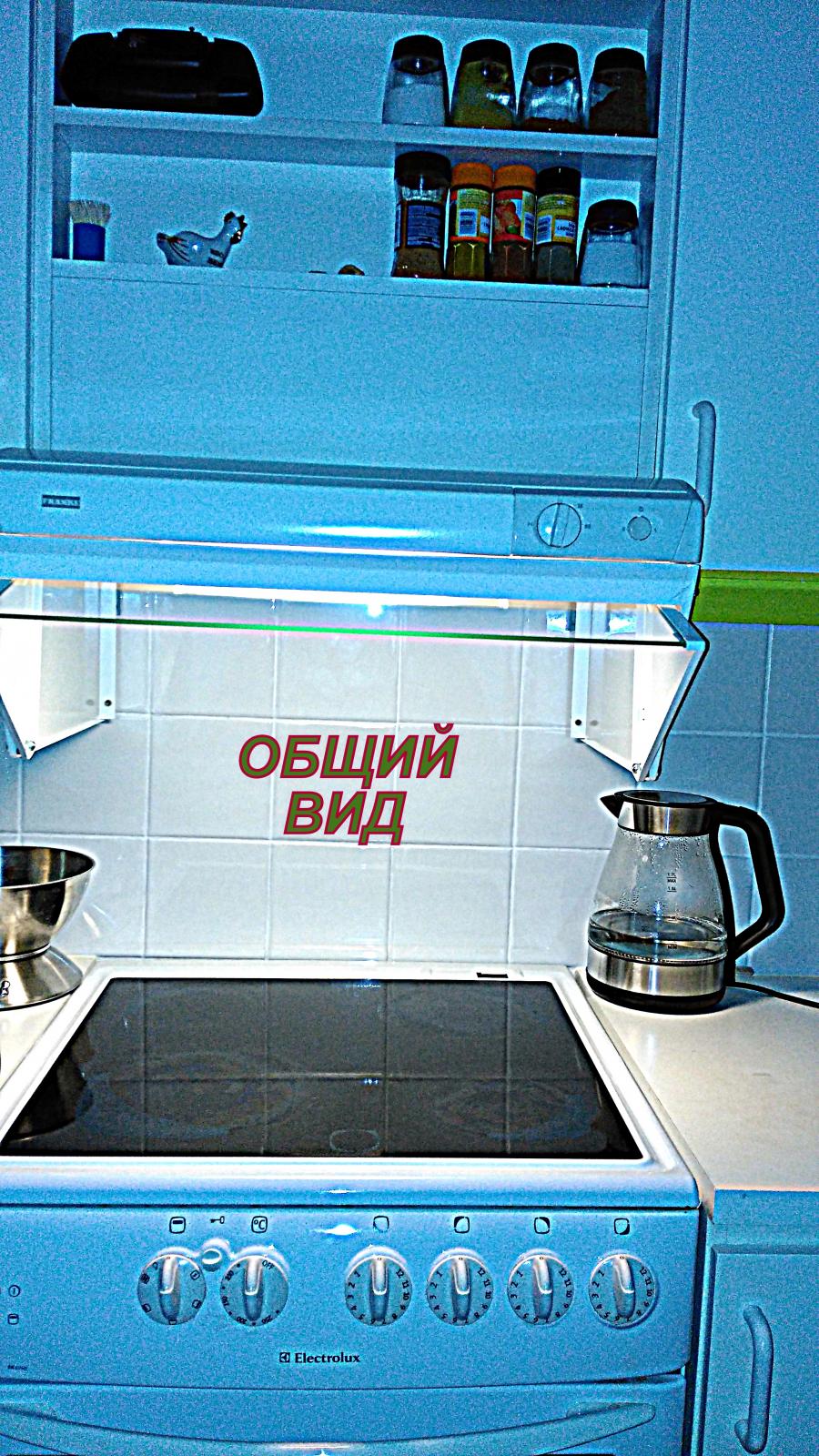

Вот  как   выглядит  плачевный  результат:













Изменено 13 января, 2016 пользователем Ёжкина

[Teddy_Bear]

Ну, дык, см. пост #7 вариант первый, т.е. 6.

Лукомориться с т.н. "консоллерами" вообще не надо.

Чукча не читатель, чукча писатель :)

Вот и получается "телефона-телефона чукча кушать хочет".

[Ёжкина]

вариант первый, т.е. 6.

полагаю,  что  на  рейках   в  подвешивании   только  снизу  -  не  удержится;  представляете  , если  грохнется  на  кастрюлю  горячего  борща? -  за  детей-то страшно!

Там  совершенно неизвестно на  какую глубину  закручен  шуруп,  т.к.  он  находится  внутри узкого  чёрного  цилиндра...  длиной 8 см!  Может он  вообще  только на 2 мм  вкрутился  в  рейку?

Короче  -  нет слов  на этих  швейцарцев,   ну  и  шведов  вместе  с ними!

Сегодня  пекла  оладьи- весь чад в  квартире! Хотя  механизм   чего-то там  тикает!

[Teddy_Bear]

весь чад в  квартире

Кроме шурупов, там ещё надо короб вентиляционный к вентиляционной шахте подключить.

И после этого вентилятор включить не помешает.

[Ёжкина]

вентилятор включить не помешает.



нас  вынудили  приобрести  модель БЕЗ ВЕНТИЛЯТОРА!

т.к.  у  всех, включая и нас,    были  вентиляторы и гнали  всё в  трубу,  но  где-то на  выходе - выдувать   ВСЮ ГАРЬ не  успевали - происходили какие-то  обратные  вихри...

короб вентиляционный к вентиляционной шахте подключить.

Всё  подключили...

Но  выдувание идёт естественной  тягой!

Окошечко по таймеру  приоткрывается...   наподобие поддувала...  Ужас-  хуже  чем в  крестьянской  избе!

[Gesha45]

 Ужас-  хуже  чем в  крестьянской  избе!

А вы имеете понятие о настоящей крестьянской избе?

[Ёжкина]

имеете понятие

по  крайней  мере  -  точно известно,  что в 19 веке  в  избах  вентиляторов  на   электродвижке  не  существовало!

Хотя  возможно  всё  прекрасно в  дымоход   вытягивалось... вот я  и говорю  - намного ХУЖЕ  ,  чем  в  крестьянской  избе!

Изменено 17 января, 2016 пользователем Ёжкина

[Teddy_Bear]

нас  вынудили  приобрести  модель БЕЗ ВЕНТИЛЯТОРА!



Упс! Я запямятовал, что Вы живете в цивилизованном обществе. Вот он - воздух свободы!



Окошечко по таймеру  приоткрывается.



Это какое окошечко?

Изменено 18 января, 2016 пользователем Teddy_Bear

[Ёжкина]

воздух свободы!

не  знаю с  чем это связано, возможно,   электричество на  самом  деле экономят,  а  заявляют про  дымоходы  малоподходящие... не знаю истины...

какое окошечко?

выходящее непосредственно в  кишку  дымохода (присоединённое  к  ней в верхней  части рамы).

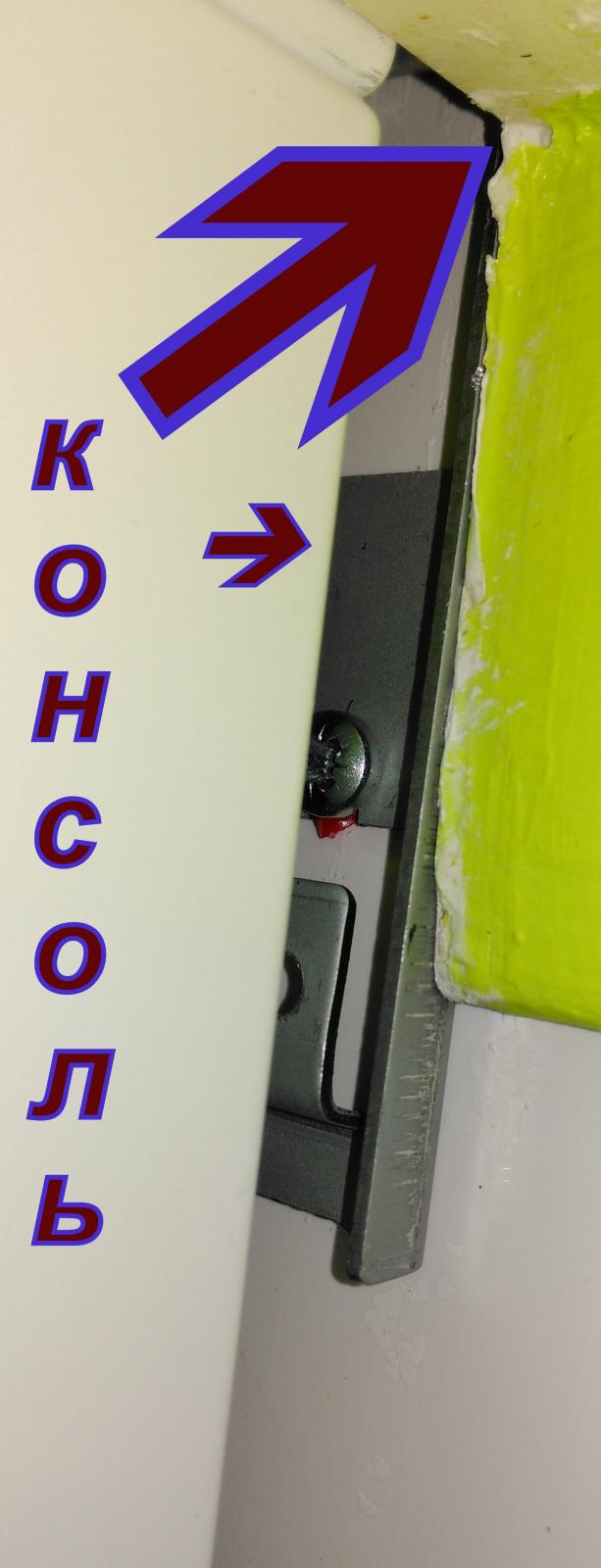

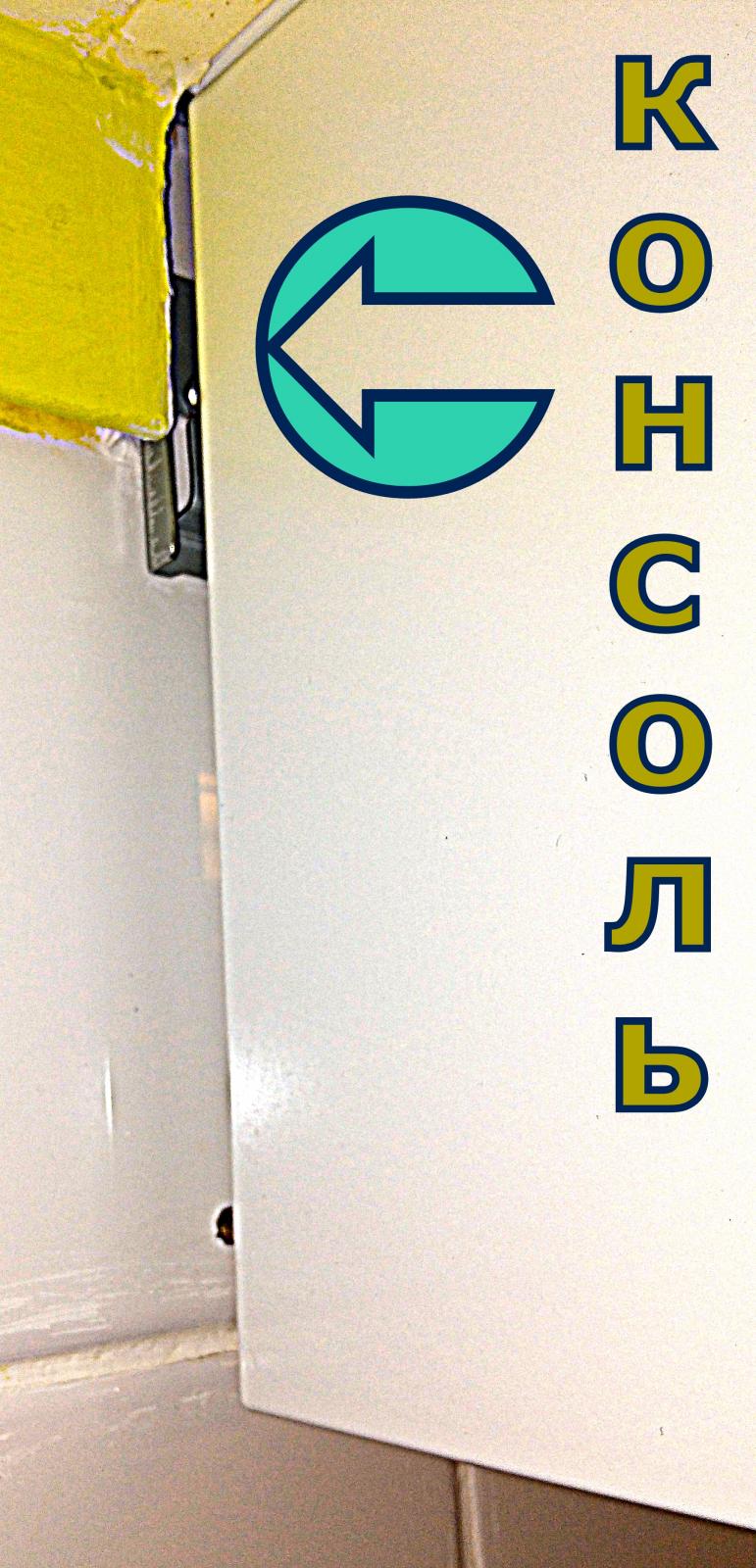

Доча  моя  результатом    внешнего вида   специальных консолей   не удовлетворилась -  пришлось  мне сбегать за  уголками трёх  разных размеров ; примеряли-примеряли- выбрали  кое-как  и стали переделывать.

Теперь нет  заметного  расстояния  между стеной и подвешенной  вытяжкой...

[Teddy_Bear]

Какой смысл в вытяжке без вентилятора?

[Mercilaud]

Какой смысл в вытяжке без вентилятора?

Работает естественная разница давлений. Наверху атмосферное давление ниже, воздух тянется вверх. А за счёт того, что есть труба, выше скорость протяжки. В печке же нет вентилятора.



(Я бумажные отходы сжигаю в бочке без дна, поставленной на кирпичи. Сгорает всё в разы быстрее, чем в открытом костре)

Изменено 22 января, 2016 пользователем Mercilaud

[Gesha45]

@Mercilaud,

В любой вытяжке должен быть и всегда есть вентилятор. Даже если она не подключается к домовой вентиляции.
