О мультиметрах и измерениях ими

[Valery]

Возник вопрос, а как клещи будут измерять два разных тока идущие в одном направлении. Например есть две независимые схемы, пусть ток I1=2А, а ток I2=1А, клещи установлены как показано на рисунке.

Вопрос: Что покажут клещи? Максимальный ток (2А), средний (1,5А), или их сумму (3А)?
Ответ: Клещи покажут сумму токов 3A. При чем если отключить один любой из БП, то покажут ток оставшегося в работе. Это всё касается только постоянного тока, не знаю как будет происходить дело на переменном токе, особенно если будут вместе измеряться токи разных фаз. Пока я не могу это проверить "инструментально", проверю позже.
Вопрос: Есть ли зависимость от того как провода проходят через клещи, параллельно, или как попало?
Ответ: Явной зависимости не замечено, главное что бы провода проходили внутри магнитопровода.

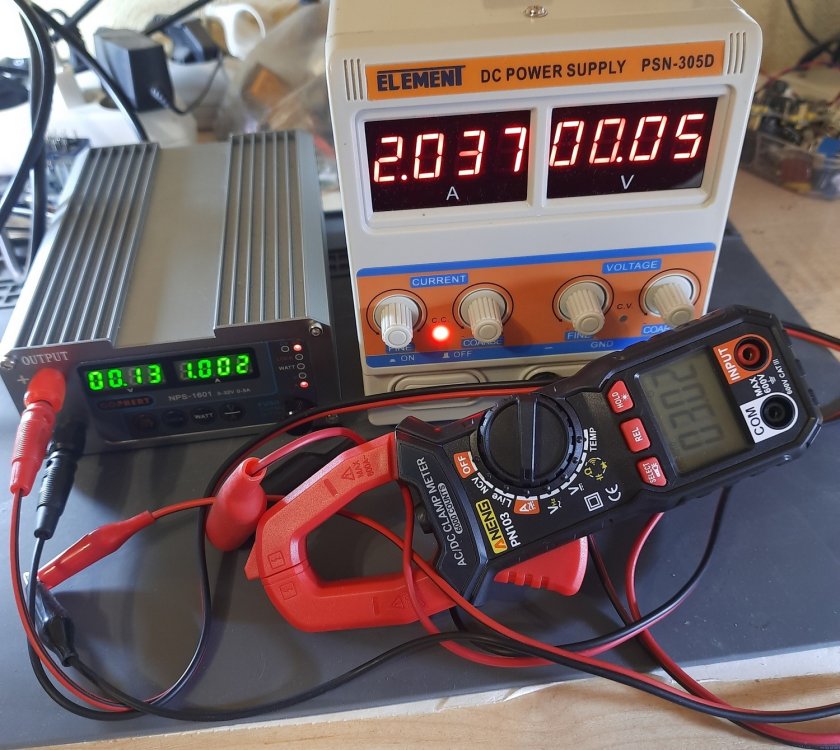

На фотографии: На левом БП установлен ток 1А, на правом - 2А, клещи показывают 3А.





[Valery]

Опять не мультиметр, но всё же интересный измерительный прибор.

Я писал выше о т.н. USB-тестерах, которые позволяют приблизительно измерить ёмкость установленного в то или иное устройство аккумулятора, или более точно ёмкость пауэрбанка. Это были не единственные приборы, их разновидностей очень много. Потому добавим еще один, под названием KWS-DC28. На этот раз это не USB-тестер, а скажем так просто тестер, аналогичный прибор, который имеет более широкое применение, с его помощью можно измерить ёмкость аккумулятора ноутбука, либо аккумулятора электроинструмента, или вообще произвольного аккумулятора любого типа (в разумных пределах). Включается этот прибор между зарядным устройством и аккумулятором того или иного аппарата. Либо между аккумулятором и нагрузкой, при его проверке на разряд.

Если у ЗУ и аппарата не такие разъёмы, или подключить тестер напрямую не получается по каким-то другим причинам, значит надо изготовить подходящие переходники. Этот прибор оснащен двумя круглыми разъемами 5,5х2,1 "папа" и "мама". У обоих разъемов плюс - на центральном контакте. Заявлено что прибор может работать в обе стороны, и нет определенных входа и выхода. Но логика подсказывает что если этот тестер включается между зарядным устройством и аккумулятором, то скорее всего "папа" это выход. Никакие другие варианты не проверял.
Этим тестером вполне можно измерить ёмкость даже мощных аккумуляторов вроде автомобильных, при чем как на заряд, так и на разряд. Лишь бы токи при этом были относительно небольшими.

Батарейки везде для масштаба. Верхнее фото - обычный вид, нижнее - с выводом максимальных значений.

Параметры:
Напряжение: Заявлено 4-30 вольт. Лучше 9-24 вольт.
Ток: Заявлено до 12 ампер. Лучше не более 5-7 ампер.
Мощность: до 360 Ватт.
Ёмкость: До 6666 Амперчасов.
"Суммарная" мощность (энергия) до 999 Ваттчасов.
Время работы до 99 часов.
Температура устройства.
Максимальные значения напряжения, тока и мощности.

Управление:
На устройстве есть всего одна кнопка.
Одно короткое нажатие - вывод на экран максимальных значений (см. фото).
Одно длинное нажатие - полный сброс всей информации.
Два быстрых коротких нажатия - переворот экрана.

Два примера как измеряется ёмкость аккумуляторов для инструмента:

[Valery]

Опять не мультиметр в строгом смысле, то всё же тоже измерительный прибор FNIRSI LCR-ST1. Этот прибор называется LCR-метр, или LCR-тестер, он способен измерять индуктивности (L), ёмкости (C) и сопротивления (R). Плюс к тому параметры некоторых диодов (D). Плюс еще некоторые дополнительные параметры. Цена на момент покупки 2403 руб.

Особенность данного устройства в том что у него нет привычных шнуров, а есть два контакта "пинцетного" типа. С подобными приборами в первую очередь предполагается работа с компонентами для поверхностного монтажа, как установленными на плату, так и не установленными. Конечно можно работать и с обычными деталями, если их выводы близко друг от друга, и к ним можно подключиться пинцетом.
Это не мультиметр, этим прибором нельзя например проверить режимы работы той или иной схемы, либо проверить проводку в машине или дома, это только тестер деталей указанных типов. Питание - встроенный литиевый аккумулятор, заряжается через USB Type C, от любого USB зарядного устройства.

На точность не проверял, так как для этого нужны точные (прецизионные) детали, или хотя бы такие детали параметры которых точно известны. Но у меня таких нет. Судя по отзывам у этого прибора есть склонность к искажению показаний при измерении очень малых сопротивлений и ёмкостей (насчет индуктивностей не знаю, скорее всего тоже). Скорее всего это такая особенность АЦП, который глючит вблизи нуля. Да в большинстве случаев в обычной домашней радиолюбительской практике не нужна особая точность, да и сами ширпотребные детали не блещут точностью.

Есть возможность подключить тестер к ПК и просмотреть запомненные в тестере данные при помощи MS Excel. Мне это не нужно, я в этом направлении не разбирался, к ПК подключать даже не пытался, у меня и MS Excel нет. Хотя может кому-то это и пригодится.

Органы управления:
Кнопка включения/отключения, кнопка HOLD. Поворотный переключатель "качелька", с возможностью нажатия на него.

Что он может:
Есть пять основных режимов, выбираются поворотом "качельки":
AUTO - тестер сам определяет тип подключенной детали и выдает её параметры. Но тут могут быть ошибки, потому что некоторые детали имеют несколько параметров. Тогда нужно будет выбрать нужный режим вручную.
R - Измерение сопротивлений от 0,1 mOm (0,1 mOm это одна десятая миллиома, или одна десятитысячная Ома) до 10 MOm. Везде переключение пределов автоматическое. (Подозреваю что на самом деле верхний предел не 10, а 100 MOm. Но на больших сопротивлениях прибор ведет себя беспокойно, всё время показывая разные очень большие значения, видимо из-за больших внутренних утечек через плату, и индикацию сопротивлений выше 10 MOm отключили программно).
С - Измерение ёмкости от 0,1 pF до 22 mF (22000 μF).
L - Измерение индуктивности от 0,1 μH до 10 H.
D - Измерение параметров диодов (прямое падение напряжения на диоде), максимальное напряжение 0,7 вольта. Достаточно для проверки обычных ширпотребных кремниевых диодов. Полярность подключения диода не играет роли. В этом же режиме работает звуковая прозвонка (если соединить щупы напрямую).

Дополнительные режимы. Сперва посмотрим где это:

Rs, что слева, это сопротивление. При чем по всей видимости для этого индикатора имеется отдельная схема, либо сигнал для вывода данных сюда проходит какую-то отдельную программную обработку. Потому что сопротивление тут, может не совпадать с "основным" сопротивлением. Или это как-то по-другому работает.

То что справа, переключается длинным нажатием "качельки", и может быть выбрано:
D. Dissipation factor. Коэффициент рассеяния, или по-русски "Тангенс угла диэлектрических потерь". Означает рассеивание энергии в изолирующем материале, а еще точнее качество диэлектрика. А еще проще - чем меньше значение, тем лучше диэлектрик. Чаще всего это относится к конденсаторам, чем меньше значение D, тем конденсатор качественнее.
Z. Total Impedance. Полное или комплексное сопротивление цепи на переменном токе на частоте 1000 Гц. (См. ниже). Это что-то полезное для электриков и энергетиков. Подробностей не будет, нифига не понял, но очень интересно.
Q. Quality factor. Это что-то близкое к русскому понятию "добротность", определяет качество различных катушек, резонаторов, контуров и прочего такого. Вещь полезная для тех кто работает с радиоаппаратурой.
X. Reactance. Близко к русскому понятию "реактивное сопротивление", то есть сопротивление реактивных элементов (ёмкости, индуктивности) на переменном токе. Тоже вещь полезная для электриков.

Все измерения (даже резисторов) происходят только на переменном токе чистой синусоидальной формы. Напряжение можно выбирать вручную из двух значений - 0,3 и 0,6 вольта RMS, и частоту из трех значений - 100 Гц, 1 КГц, 10 КГц.
Для чего это может понадобиться (наверно). У конденсаторов и катушек их параметры зависят от частоты (мы же ведем измерения на переменном токе). Потому для более точного измерения нужно для каждого случая правильно выбирать частоту по таблице приведенной в инструкции. А напряжение для чего менять, даже не знаю, но наверно для чего-то надо, для каких-то особых случаев. Для обычных домашних радиолюбительских измерений достаточно значений по умолчанию, - 0,6 вольт, 1КГц. Удобно проверять наушники и динамики, они при этом пищат, сразу видно что динамик рабочий.

Измеряя параметры деталей установленных на плату нужно соблюдать некоторые правила: Не следует проводить какие-то измерения под напряжением. Нужно помнить что измерение будет касаться не только той детали к которой подключен тестер, но и всей схемы к которой подключена эта деталь. Это конечно осложняет работу, и что бы определить исправность детали потребуется некоторый опыт.

Можно приобрести шнур-пинцет для обычного мультиметра, и тем облегчить работу с компонентами поверхностного монтажа. Либо даже изготовить нечто такое самостоятельно.

Изменено 23 марта пользователем Valery
